Парогенератор 200 кг температура 170 пеллетный
Цена с НДС за товар
Цена не указана
Условия поставки:
Изготовление под заказ
ТК по России и Казахстану
Безналичный расчет
Удобно размещается в маленьких котельных
Плавная выработка пара даже при подпитке холодной водой, без температурных колебаний
Дымосос не требуется даже при плюсовых температурах, котел работает на самотяге
С котлом поставляется полный комплект запорной арматуры и КИП
Для очистки поверхностей нагрева от сажи остановка котла не требуется
Температура пара до 170 °С
Технические характеристики
Комплект поставки
Дополнительно потребуются
Отзывы
| Паропроизводительность, кг/час | 200 | Тяга | Естественная |
|---|---|---|---|
| Тепловая мощность, кВт | 150 | Присоединительные размеры выхода пара, Ду | 32 |
| Аэродинамическое сопротивление, Па (мм. вод. ст.) | 3.1 | Присоединительные размеры по водяному тракту, Ду | 25 |
| Расход условного топлива, кг/ч | 26 | Присоединительные размеры по дымовым газам / диаметр дымовой трубы, мм | 300 |
| Масса, кг | 1580 | Диапазон регулирования теплопроизводительности, % | 50-100 |
| Низшая теплота сгорания топлива, кКал/м³ | 4400 | Топливо | Пеллеты |
| КПД, не менее, % | 75 | Расход топлива, кг/ч | 42 |
| Температура пара, °C | 170 | Вид топки | Камерная горелка |
| Избыточное давление пара, не более, МПа | 0.9 | Активная площадь решетки горения, м² | 0.92 |
| Избыточное давление пара, не более, кгс/см² | 9 | Тип котла | Жаротрубный |
| Полный объем котла, м³ | 1.4 | Размер топочной камеры, длина*ширина*высота, мм | 1215х870х535 |
| Объем паровой части, м³ | 0.11 | Габаритные размеры, длина*ширина*высота, мм | 2450х1650х2250 |
| Объем топочной камеры, м³ | 0.47 | Марка котла | STEAMEXPERT |
Это устройство работает со вспомогательным оборудованием, которое приобретается отдельно. Если вы хотите сразу узнать стоимость всей установки, добавьте заинтересовавшие вас позиции в корзину. Чтобы точно расчитать стоимость доставки до вашего объекта, укажите его адрес в корзине и оправьте нам заявку. Обычно мы отвечаем в течение дня.
Об этом товаре еще нет отзывов. Будьте первым!
Пеллетный парогенератор 200 кг пара в час температурой до 170 °С. Основные характеристики:
- паропроизводительность 200 кг пара в час
- максимальная температура пара 170 °С. Завод производит парогенераторы до 115 °С.
- давление пара 0.9 МПа, 9.0 кгс/см2;
- тепловая мощность 0. 15 МВт, 150 КВт;
- топливо – пеллеты;
Подобрать требуемую мощность газового парогенератора для вашего предприятия вы можете по ссылке.
Сравнивая цены на парогенераторы, обратите внимание на комплектацию!
Комплект поставки котла нашего производства:
- Горелка пеллетная 200 кВт
- Блок парогенератора 200 кг пара - 1 шт
- Предохранительный клапан парового котла 17с28нж Ду 50 - 2 шт
- Вентилятор ВЦ 14-46 №2 с дв. 0,37/1500 - 1 шт
- Вентиль 15Б1П Ду 15 - 2 шт
- Вентиль 15Б1П Ду 20 - 1 шт
- Вентиль 15Б1П Ду 25 - 3 шт
- Указатель уровня 12кч11бк №4 - 2 шт
- Запорное устройство указателя уровня 12б2бк Ду 20 - 2 шт
- Вентиль чугунный фланцевый 15кч16п1 Д32 Ру25- 1 шт
- Клапан обратный муфтовый Ду 32 - 1 шт
- Кран трехходовой 11б38бк2 Ду 15 (под манометр, пар) - 3 шт
- Манометр ДМ2005Сг (ТМ-610.05) - 2 шт
- Манометр МП100 - 1 шт
Дополнительно для подключения вам потребуются
- Подпиточный насос CDM 1-19 (1.1 кВт)
- Труба дымовая
- Автоматика
- Водоподготовка (подбирается на основании химического анализа воды)
Устройство и описание
Промышленный пеллетный парогенератор 200 кг пара в час температурой пара 170 жаротрубный, состоит из двух жаровых труб из листа 5. Пространство между обечайками заполняется водой, сверху устанавливается паросборник, в котором собирается образующийся пар. Для получения высокого КПД котла в хвостовой части топки устанавливаются цельнотянутые трубы диаметром 57 толщиной стенки 3,5 мм сталь 20. По ним также движется и нагревается теплоноситель.
На фронт котельного блока крепится горелка. В топочной камере происходит горение топлива. Газы выходят из топки в верхней части и сразу поступают в дымовую трубу, поставляемую в комплекте. Дымосос для парогенератора производительностью 200 кг пара не требуется, установка работает на самотяге.
Подача питательной воды производится питательным насосом. В соответствии с ГОСТ для паровых котлов должно быть установлено два насоса, рабочий и резервный. Дренажи и воздушники производят дренирование трубной системы от шлама и удаление скапливающего воздуха.
На паросборник устанавливаются 2 предохранительных клапана.
Принцип работы парогенератора 200
Топливо сгорает в топке. Горячие газы омывают трубную систему, нагревают воду и производят насыщенный температурой до 170 град. При необходимости парогенератор может производить пар меньшей температуры.
Таблица зависимости температуры пара от давления в парогенераторе:
| Температура пара, °С | 115 | 120 | 130 | 140 | 150 | 160 | 165 | 160 |
|---|---|---|---|---|---|---|---|---|
| Давление пара, МПа | 0.07 | 0.1 | 0.17 | 0.26 | 0.38 | 0.52 | 0.6 | 0.7 |
Дымовые газы проходят трубную систему и поступают в дымовую трубу.
Пеллетный парогенератор 200 кг пара укомплектован автоматикой. Заводская автоматика ограничивает предельно допустимые параметры работы и давление пара, управляет вентилятором и подпиточным насосом и регулирует уровень воды в барабане.
Температура сухого насыщенного пара в парогенераторе регулируется изменением давления пара, при необходимости снижения температуры необходимо выставить соответствующее давление пара на электроконтактный манометре. Автоматика парогенератора по заданному давлению производит управление дутьевым вентилятором и, следовательно, интенсивностью горения.
Вода для паровых котлов подготавливается в соответствии с требованиями руководства по эксплуатации, «Правилам технической эксплуатации тепловых энергоустановок» и ГОСТ Р 51232-98. Для подбора водоподготовительной установки требуется провести химический анализ воды.
Все необходимое котельно-вспомогательное оборудование для подключения пеллетного парогенератора 200. вы можете купить на нашем котельном заводе.
Подключение пеллетного парогенератора 200
Подключение и монтаж производятся по проекту.
Для ввода пеллетного парового котла с температурой 170 °С в эксплуатацию требуется проведение ПНР и получение в Ростехнадзоре разрешения на ввод котла в эксплуатацию. Ростехнадзор проверяет правильность выполнения монтажных и пусконаладочных работ, а также соблюдения требований правил охраны труда.
Безопасность котла
Безопасная эксплуатация котла обеспечивается выполнением требований
- Инструкции по эксплуатации
- Правил технической эксплуатации тепловых энергоустановок
Требования к помещениям котельной регламентируются СП 89.13330.2016 «Котельные установки»
Пеллетный парогенератор 200 кг пара в час и температурой пара до 170 градусов должен управляться автоматикой безопасности, имеющей сертификат соответствия.
Одним из самых важных устройств, обеспечивающих безопасную эксплуатацию парового котла, является предохранительный клапан парового котла. Он обеспечивает сброс пара при превышении давления в котле свыше допустимого и предохраняет установку от разрушения. Необходимые условия монтажа и эксплуатации парогенератора 200 представлены в паспорте и руководстве по эксплуатации.
Гарантии изготовителя
На заводе изготовителе пеллетный парогенератор 200 кг пара в час подвергается гидравлическому испытанию давлением 1,2 МПа (12 кгс/см2).
Гарантийное обслуживание включает в себя бесплатное устранение скрытых заводских дефектов, замену деталей и узлов вышедших из строя в период гарантийного срока при условии монтажа и эксплуатации оборудования Покупателем в соответствии с его назначением, технической документацией, техническими нормами, правилами ввода в эксплуатацию и эксплуатации данного оборудования.
Срок эксплуатации парогенераторов 10 лет.

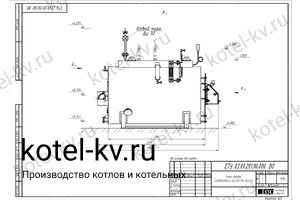

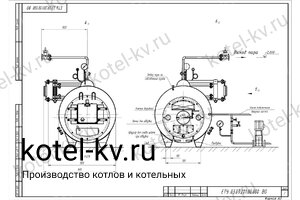

Чертежи парогенератора 200 кг температура 170 пеллетного
Описание товара
Купить Парогенератор 200 кг температура 170 пеллетный
Для получения консультации укажите номер вашего телефона
Еще больше видео на нашем канале
Пеллетный парогенератор производительностью 200 кг пара в час, температура пара не более 170 С°, давление пара 0.9 МПа (9 кгс/см²), топливо - пеллеты). Применяется для технологических целей в производстве бетона, пеноблоков, газобетона и прочего в пищевой промышленности для пастеризации молока и консервов, в сельском хозяйстве для запаривания кормов, применяется для подогрева топлива, и прочего.
