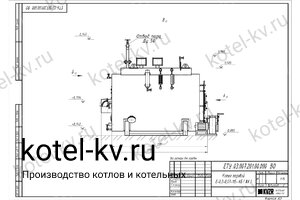

Парогенератор 200 кг угольный

Парогенератор ПАР 200 кг пара в час на твердом топливе

Основные характеристики:

• паропроизводительность 200 кг пара в час
• максимальная температура пара 115 °С. Завод производит парогенераторы до 170°С.
• давление пара 0.07 МПа, 0.7 кгс/см2;
• топливо – каменный и бурый уголь;

Проверить требуемую мощность парогенератора для вашего предприятия вы можете по ссылке.

Комплект поставки котла нашего производства:

• Блок парогенератора 200 на твердом топливе- 1 шт
• Предохранительный клапан парового котла VT.1831 Ду50 - 2 шт
• Вентилятор ВЦ 14-46 №2 с дв. 0,37/1500 - 1 шт
• Вентиль 15Б1П Ду 15 Ру 16 - 2 шт
• Вентиль 15Б1П Ду 20 Ру 16 - 1 шт
• Вентиль 15Б1П Ду 25 Ру 16 - 2 шт
• Указатель уровня 12кч11бк №4- 2 шт
• Запорное устройство указателя уровня 12б2бк Ду 20 - 2 шт
• Вентиль чугунный фланцевый 15кч16п1 Д32 Ру25 - 1 шт
• Клапан обратный муфтовый Ду 32 - 1 шт
• Кран трехходовой 11б38бк2 Ду 15 (под манометр, пар) - 2 шт
• Манометр ДМ2005Сг - 1 шт
• Манометр МП160 - 1 шт
• Трубка сифонная (Перкинса) прямая - 1 шт

Дополнительно для подключения вам потребуются

• Насос GRUNDFOS CR 1/19
• Труба дымовая – 1 шт
• Щит управления трехфазный 0,268 КВт – 1 шт
• Водоподготовка (подбирается на основании химического анализа воды)

Устройство и описание

Промышленный твердотопливный парогенератор 200 кг пара в час на угле жаротрубный, состоит из двух жаровых труб из листа 5. Пространство между обечайками заполняется водой, сверху устанавливается паросборник, в котором собирается образующийся пар. Для получения высокого КПД котла в хвостовой части топки устанавливаются цельнотянутые трубы диаметром 57 толщиной стенки 3,5 мм сталь 20. По ним также движется и нагревается теплоноситель.

В нижней части топочной камеры укладываются колосники, на которых происходит горение топлива. Сбоку подсоединяется вентилятор для подачи воздуха на горение твердого топлива. Газы выходят из топки в верхней части и сразу поступают в дымовую трубу. Дымосос для парогенератора производительностью 200 кг пара не требуется, установка работает на самотяге.

Подача питательной воды производится питательным насосом. В соответствии с ГОСТ для паровых котлов должно быть установлено два насоса, рабочий и резервный. Дренажи и воздушники производят дренирование трубной системы от шлама и удаление скапливающего воздуха.

На паросборник устанавливаются 2 предохранительных клапана марки 17с28нж.

Принцип работы угольного парогенератора 200

Твердое топливо сгорает в топке. Горячие газы омывают трубную систему, нагревают воду и производят насыщенный температурой до 115 град. При необходимости парогенератор может производить пар меньшей температуры – 95 град и меньше.

Для горения угля в топку вентилятором подается воздух. Дымовые газы проходят трубную систему и поступают дымовую трубу.

Парогенератор 200 кг пара должен быть укомплектован автоматикой. Автоматика ограничивает предельно допустимые параметры работы и давление пара, управляет вентилятором и подпиточным насосом и регулирует уровень воды в барабане. Температура сухого насыщенного пара в парогенераторе регулируется изменением давления пара, при необходимости снижения температуры необходимо выставить соответствующее давление пара на электроконтактный манометре. Автоматика парогенератора на угле по заданному давлению производит управление дутьевым вентилятором и, следовательно, интенсивностью горения.

Вода для паровых котлов подготавливается в соответствии с требованиями руководства по эксплуатации, «Правилам технической эксплуатации тепловых энергоустановок» и ГОСТ Р 51232-98. Для подбора водоподготовительной установки требуется провести химический анализ воды.

Все необходимое котельно-вспомогательное оборудование для подключения парогенератора 200 вы можете купить на нашем котельном заводе.

Подключение парогенератора 200

Подключение и монтаж производятся по проекту.

Подключение парогенератора на твердом топливе

Безопасность котла

Безопасная эксплуатация котла обеспечивается выполнением требований

• Инструкции по эксплуатации
• Правил устройства и безопасной эксплуатации паровых котлов с давлением пара не более 0.07 Мпа (0.7 кгс/см2)
• Правил технической эксплуатации тепловых энергоустановок

Требования к помещениям котельной регламентируются СП 89.13330.2016 «Котельные установки»

Парогенератор 200 кг пара в час должен управляться автоматикой безопасности, имеющей сертификат соответствия.

Одним из самых важных устройств, обеспечивающих безопасную эксплуатацию котла, является предохранительный клапан парового котла. Он обеспечивает сброс пара при превышении давления в котле свыше допустимого и предохраняет установку от разрушения. Необходимые условия монтажа и эксплуатации парогенератора 200 представлены в паспорте и руководстве по эксплуатации.
