Циклон СДК-ЦН-33-800

Циклон промышленный СДК-ЦН-33-800

Конический циклон СДК ЦН 33 800 предназначен для улавливания твердых частиц из воздушносажевой или газосажевой среды.

Производительность циклонов СДК-ЦН-33 зависит от их геометрических размеров и может составлять от 1 до 63 тыс. куб.м в час. При этом показатели запыленности не должны превышать 1 кг/куб.м, а температура очищаемого газа или воздуха быть не выше 250 С°.

Оптимальная скорость потока составляет 2 м/с, а максимальное давление - не более 1500 Па. В зависимости от условий эксплуатации эффективность использования такой модели, как циклон промышленный для пыли СДК-ЦН-33, может составлять 75-98 %.

Сфера применения промышленного циклона СДК-ЦН-33-800

• производство технического углерода;
• установка каталитического крекинга нефтепродуктов, дегидрирование бутана;
• сажевое производство.

Устройство циклона СДК-ЦН-33-800

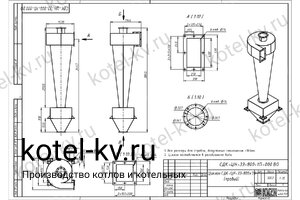

Циклон СДК-ЦН-33 чертеж

Из-за больших габаритных размеров работа конических циклонов возможна только в одиночном варианте, в групповом исполнении не применяются. Особенностью циклонов ЦН 33 для очистки газов является длинная коническая часть и спиральный входной патрубок, а также малое отношение диаметров выхлопной трубы и корпуса циклонов. Конические циклоны СДК-ЦН-33-800 обеспечивают наибольшую эффективность улавливания пыли.

Циклон СДК-ЦН-33-800. Основные размеры в мм

Циклон СДК-ЦН-33-800 поставляется:

• конусообразный удлиненный корпус;
• патрубки входа и выхода;
• затвор при помощи которого происходит сбор накопившихся загрязнений;
• завихритель (спиральный раскручиватель).

Принцип работы циклона пылеуловителя СДК-ЦН-33-800

Газовый поток под действием вентилятора попадает в корпус циклона ЦН 33, где завихряется. Центробежные силы в результате вращательного движения выталкивают взвесь из центра потока к стенкам камеры. Далее, через конусную часть, частички пыли и мусора под действием силы тяжести оседают в бункере.
