Циклон СК-ЦН-34-700

Циклон промышленный СК-ЦН-34-700

Конический циклон СК-ЦН-34-700 предназначен для улавливания твердых частиц из воздушносажевых или газосажевых сред.

Производительность пылеуловителей СК-ЦН-34 зависит от их геометрических размеров и может составлять от 1 до 63 тыс. куб.м в час. При этом показатели запыленности не должны превышать 1 кг/куб.м, а температура очищаемого газа или воздуха быть не выше 250 С°.

Оптимальная скорость потока составляет 2 м/с, а максимальное давление - не более 1500 Па. В зависимости от условий эксплуатации эффективность использования такой модели, как циклон СК-ЦН-34, может составлять 75-98 %.

Сфера применения промышленного циклона СК-ЦН-34-700

• производство технического углерода;
• установка каталитического крекинга нефтепродуктов, дегидрирование бутана;
• сажевое производство.

Устройство циклона СК-ЦН-34-700

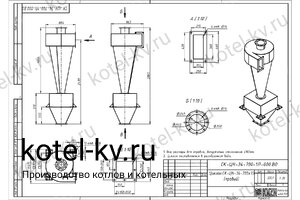

Циклон СК-ЦН-34 чертеж

Из-за больших габаритных размеров работа конических циклонов для сбора пыли возможна только в одиночном варианте, в групповом исполнении не применяются. Особенностью циклонов пылеуловителей для очистки газов СК-ЦН-34-700 является длинная коническая часть и спиральный входной патрубок, а также малое отношение диаметров выхлопной трубы и корпуса циклонов. Конические циклоны обеспечивают наибольшую эффективность улавливания пыли.

Циклон СК-ЦН-34-700. Основные размеры в мм

Циклон СК-ЦН-34-700 поставляется:

• конусообразный удлиненный корпус;
• патрубки входа и выхода;
• затвор при помощи которого происходит сбор накопившихся загрязнений;
• завихритель (спиральный раскручиватель).

Принцип работы циклона пылеуловителя СК-ЦН-34-700

Газовый поток под действием вентилятора попадает в корпус циклона, где завихряется. Центробежные силы в результате вращательного движения выталкивают взвесь из центра потока к стенкам камеры. Далее, через конусную часть, частички пыли и мусора под действием силы тяжести оседают в бункере.
