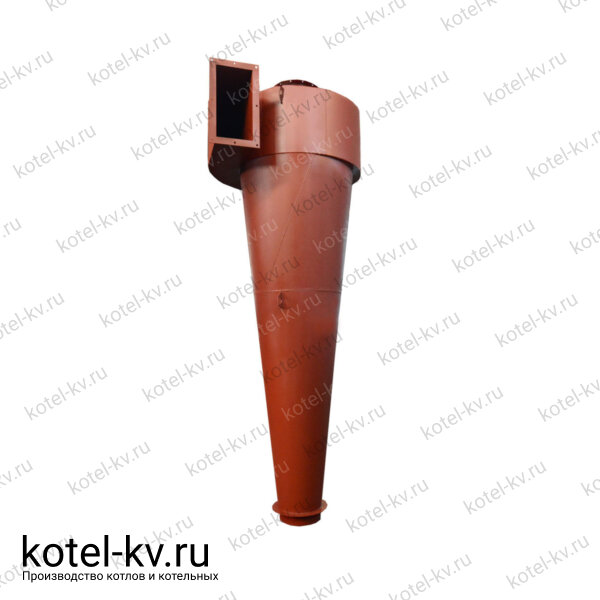

Циклон ЦОК 10

Циклон ЦОК 10 с обратным конусом

Циклон типа ЦОК 10 с обратным конусом предназначен для очистки загрязненного воздуха от пыли с повышенными абразивными свойствами, также допускается использование промышленного циклона при слипающихся частичках пыли типа сажи и талька. Циклон ЦОК не предназначен для использования во взрывоопасной среде.

Сфера применения циклона ЦОК 10

• литейные цеха;
• термические цеха;
• цеха механической обработки металла;
• заточных и обдирочных установках;
• и др.

Конструкция промышленного циклона ЦОК 10

Циклон ЦОК чертеж

В конструкцию циклона пылеуловителя ЦОК 10 входит корпус с входным патрубком, внутренний конус, выхлопная труба, пылесборник. Пылесборник выполняется в виде бункера или выдвижного ящика. Цилиндрический корпус, короткая его часть, книзу переходит в расширяющийся конус, который присоединяется к пылеприемному бункеру. При установке циклона на кронштейне бункер имеет коническую форму, а к пылевыпускному отверстию может подсоединятся затвор типа «мигалки» или шиберный затвор. Рекомендуется установка на кронштейне циклона диаметром не более 300 мм. В нижней части циклона для сбора пыли ЦОК 10 устанавливается внутренний конус для повышения эффективности пылеосаждения и предохранения осевшей пыли от взмучивания и уноса из бункера. Угол при основании внутреннего конуса зависит от рода и характера осаждаемой пыли: для сухой пыли — 45°, для сажи и талька — 60°.

Циклон ЦОК 10. Основные размеры в мм

Принцип работы циклона пылеуловителя ЦОК 10

В промышленном циклоне ЦОК 10 очистка воздуха от пыли осуществляется под действием центробежных сил. Очищенный воздух отводится через выхлопную трубу, а пыль через кольцевую щель между нижней частью расширяющегося конуса корпуса и внутренним конусом попадает в бункер или пылесборник с выдвижным ящиком. Воздух освободившийся от пыли возвращается в корпус циклона через центральное отверстие внутреннего конуса. Во избежание износа вентилятора циклон для пыли ЦОК рекомендуется устанавливать перед вентилятором. При установке циклона до вентилятора (работа на разряжение ) требуется улитка-раскручиватель для уменьшения нагрузки на вентилятор и гидравлического сопротивления системы в целом.

Эксплуатация циклона ЦОК 10

Запуск пылеулавливающего аппарата в работу производится только при отсутствии посторонних предметов в циклоне и газоходах.

• осмотр и ремонт циклона для сбора пыли производятся регулярно, согласно производственным условиям;
• отсутствуют подсосы воздуха элементы циклона;
• запорно-разгрузочный шибер сборного бункера герметичен;
• бункер циклона регулярно очищается;
• при остановке циклона полностью опорожняется сборный бункер, для исключения увлажнения уловленной пыли и образования завалов и пробок в тракте;
• скорости движения очищаемого потока в пылеуловителе для абразивной среды 2-2.5 м/с, для не абразивной среды 2-6 м/с.

Гарантии завода изготовителя

Гарантийный срок эксплуатации – 24 месяца

Купить циклон ЦОК 10

Для того чтобы купить циклон ЦОК 10, вы можете оформить заявку в отделе сбыта по телефону 8 (800) 551-70-98, либо оформить заявку онлайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона.
