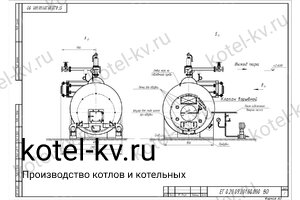

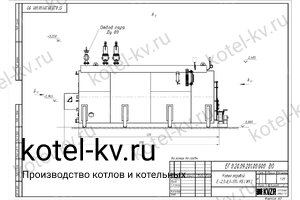

Паровой котел Е 2.0 0.9

Паровой котел Е 2.0-0.9 кг пара в час на твердом топливе. Основные характеристики:

• паропроизводительность 2.0 т пара в час;
• максимальная температура пара 170 градусов;
• давление пара 0.9 МПа, 9 кгс/см2;
• тепловая мощность 1.2 МВт, 1500 КВт;
• топливо – каменный и бурый уголь;

Подобрать требуемую мощность парового котла для вашего предприятия вы можете по ссылке.

Комплект поставки котла нашего производства:

Схема подключения арматуры парового котла

• Котельный блок Е 2.0-0.9 - 1 шт
• Предохранительный клапан парового котла 17с28нж Ду 50 - 2 шт
• Вентилятор ВЦ 14-46 №2 с дв. 2,2/3000 - 2 шт, либо ВЦ 14-46 №3,15 с дв. 2,2/1000 - 1 шт
• Вентиль 15Б1П Ду 15 Ру 16 - 2 шт
• Вентиль 15Б1П Ду 20 Ру 16 - 1 шт
• Вентиль 15Б1П Ду 32 Ру 16 - 3 шт
• Указатель уровня 12кч11бк №6 - 2 шт
• Запорное устройство указателя уровня 12б2бк Ду 20 - 2 шт
• Вентиль чугунный фланцевый 15кч16п1 Д80 Ру25 - 1 шт
• Клапан обратный муфтовый Ду 32 - 1 шт
• Кран трехходовой 11б38бк2 Ду 15 (под манометр, пар) - 2 шт
• Манометр ДМ2005Сг - 1 шт
• Манометр МП160 - 1 шт
• Колосники чугунные 1100*220 - 13 шт

Дополнительно для подключения вам потребуются

• Насос CNP CDL4-13 (3,0 кВт)
• Водоподготовка (подбирается на основании химического анализа воды)

Устройство и описание

Промышленный паровой котел Е 2.0-0.9 с естественной циркуляцией жаротрубный, состоит из двух жаровых труб из листа 5. Пространство между обечайками заполняется водой, сверху устанавливается паросборник, в котором собирается образующийся пар. Для получения высокого КПД котла в хвостовой части топки устанавливаются цельнотянутые трубы диаметром 57 толщиной стенки 3,5 мм сталь 20. По ним также движется и нагревается теплоноситель.

Колосниковая топка твердотопливного парового котла В нижней части топочной камеры укладываются колосники, на которых происходит горение топлива. Сбоку подсоединяется вентилятор для подачи воздуха на горение твердого топлива. Газы выходят из топки в верхней части и сразу поступают в дымовую трубу, поставляемую в комплекте. Дымосос для Е 2.0-0.9 не требуется, парогенератор работает на самотяге. Фото топки

Подача питательной воды производится питательным насосом. В соответствии с ГОСТ для паровых котлов должно быть установлено два насоса, рабочий и резервный. Дренажи и воздушники производят дренирование трубной системы от шлама и удаление скапливающего воздуха.

На паросборник устанавливаются 2 предохранительных клапана марки 17с28нж.

Принцип работы парового котла Е

Твердое топливо сгорает в топке. Горячие газы омывают трубную систему, нагревают воду и производят насыщенный температурой до 170 градусов. При необходимости парогенератор может производить пар меньшей температуры.

Таблица зависимости температуры пара от давления:

Для горения угля в топку вентилятором подается воздух. Дымовые газы проходят трубную систему и поступают дымовую трубу.

Паровой котел Е 2.0-0.9 кг пара укомплектован автоматикой. Заводская автоматика ограничивает предельно допустимые параметры работы и давление пара, управляет вентилятором и подпиточным насосом и регулирует уровень воды в барабане.

Температура сухого насыщенного пара в парогенераторе регулируется изменением давления пара, при необходимости снижения температуры необходимо выставить соответствующее давление пара на электроконтактный манометр по приведенной выше таблице соответствия давления и температуры.

Автоматика парового котла по заданному давлению производит управление дутьевым вентилятором и, следовательно, интенсивностью горения.

Вода для паровых котлов подготавливается в соответствии с требованиями руководства по эксплуатации, «Правилам технической эксплуатации тепловых энергоустановок» и ГОСТ Р 51232-98. Для подбора водоподготовительной установки требуется провести химический анализ воды.

Подключение котла Е 2.0-0.9

Подключение и монтаж парового котла с давлением более 0.07 Мпа и температурой пара более 115 градусов должно производится строго по проекту. Для ввода парового котла Е необходимо получить разрешение на ввод в эксплуатацию в Ростехнадзоре. Ростехнадзор проверяет правильность выполнения монтажных и пусконаладочных работ, а также соблюдения требований правил охраны труда.

Подключение парового котла Е

Схема подключения парового котла Е на угле

Ориентировочная схема подключения котла представлена на схеме.

На нашем заводе вы можете купить все необходимое оборудование для подключения парового котла Е-2.0-0.9.

Безопасность котла

Безопасная эксплуатация котла обеспечивается выполнением требований

• Инструкции по эксплуатации
• Правил технической эксплуатации тепловых энергоустановок

Требования к помещениям котельной регламентируются СП 89.13330.2016 «Котельные установки»

Паровой котел Е 2.0-0.9 должен управляться автоматикой безопасности, имеющей сертификат соответствия.

Одним из самых важных устройств, обеспечивающих безопасную эксплуатацию котла, является предохранительный клапан парового котла. Он обеспечивает сброс пара при превышении давления в котле свыше допустимого и предохраняет установку от разрушения. Необходимые условия монтажа и эксплуатации котла Е 2.0-0.9 представлены в паспорте и руководстве по эксплуатации.
