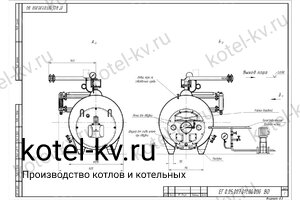

Парогенератор 400 кг газовый

Парогенератор ПАР 400 кг в час на газе. Основные характеристики:

• паропроизводительность 400 кг пара в час
• максимальная температура пара 115 °С. Завод производит парогенераторы до 170°С.
• давление пара 0.07 МПа, 0.7 кгс/см2;
• тепловая мощность 0. 29 МВт, 290 КВт;
• топливо – газ и газ/дизель;

Подобрать требуемую мощность парогенератора для вашего предприятия вы можете по ссылке.

Комплект поставки котла нашего производства:

• Блок парогенератора 400 кг пара - 1 шт
• Труба дымовая - 1 шт
• Предохранительный клапан парового котла 17с28нж Ду 50 - 2 шт
• Вентилятор ВЦ 14-46 №2 с дв. 0,37/1500 - 1 шт
• Вентиль 15Б1П Ду 15 - 1 шт
• Вентиль 15Б1П Ду 20 - 1 шт
• Вентиль 15Б1П Ду 25 - 2 шт
• Указатель уровня 12кч11бк №6 - 2 шт
• Запорное устройство указателя уровня 12б2бк Ду 20 - 2 шт
• Вентиль чугунный фланцевый 15кч16п1 Д32 Ру25 - 1 шт
• Клапан обратный муфтовый Ду 32 - 1 шт
• Кран трехходовой 11б38бк2 Ду 15 (под манометр, пар) - 3 шт
• Манометр ДМ2005Сг (ТМ-610.05) - 2 шт
• Манометр МП160 - 1 шт
• Трубка сифонная (Перкинса) прямая - 2 шт

Дополнительно для подключения вам потребуются

• Подпиточный насос GRUNDFOS CR 1/19
• Газовая горелка NG350 M-.PR.M.RU.A.0.25 или комбинированная горелка HP30 MG.AB.S.RU.A.7.32
• Автоматика
• Водоподготовка (подбирается на основании химического анализа воды)

Устройство и описание

Промышленный парогенератор ПАР 400 кг в час на газе жаротрубный, состоит из двух жаровых труб из листа 5. Пространство между обечайками заполняется водой, сверху устанавливается паросборник, в котором собирается образующийся пар. Для получения высокого КПД котла в хвостовой части топки устанавливаются цельнотянутые трубы диаметром 57 толщиной стенки 3,5 мм сталь 20. По ним также движется и нагревается теплоноситель.

На фронт котельного блока крепится газовая горелка. В топочной камере происходит горение топлива. Газы выходят из топки в верхней части и сразу поступают в дымовую трубу, поставляемую в комплекте. Дымосос для парогенератора производительностью 400 кг пара не требуется, установка работает на самотяге.

Подача питательной воды производится питательным насосом. В соответствии с ГОСТ для паровых котлов должно быть установлено два насоса, рабочий и резервный. Дренажи и воздушники производят дренирование трубной системы от шлама и удаление скапливающего воздуха.

На паросборник устанавливаются 2 предохранительных клапана марки 17с28нж.

Принцип работы парогенератора 400 кг/пара на газе

Газовое топливо сгорает в топке. Горячие газы омывают трубную систему, нагревают воду и производят насыщенный температурой до 115 град. При необходимости парогенератор может производить пар меньшей температуры – 95 град и меньше.

Дымовые газы проходят трубную систему и поступают дымовую трубу.

Газовый парогенератор 400 кг пара в час укомплектован автоматикой. Заводская автоматика ограничивает предельно допустимые параметры работы и давление пара, управляет вентилятором и подпиточным насосом и регулирует уровень воды в барабане.

Температура сухого насыщенного пара в парогенераторе регулируется изменением давления пара, при необходимости снижения температуры необходимо выставить соответствующее давление пара на электроконтактный манометре. Автоматика парогенератора по заданному давлению производит управление горелкой и, следовательно, интенсивностью горения.

Вода для паровых котлов подготавливается в соответствии с требованиями руководства по эксплуатации, «Правилам технической эксплуатации тепловых энергоустановок» и ГОСТ Р 51232-98. Для подбора водоподготовительной установки требуется провести химический анализ воды.

Подключение парогенератора 400

Вариант подключения арматуры парогенератора

Подключение и монтаж производятся по проекту.

Для ввода газового котла в эксплуатацию требуется проведение ПНР и получение в Ростехнадзоре разрешения на ввод газового котла в эксплуатацию. Ростехнадзор проверяет правильность выполнения монтажных и пусконаладочных работ, а также соблюдения требований правил охраны труда.

На нашем заводе вы можете купить все необходимое оборудование для подключения газового парогенератора 400 кг/чаc.

Безопасность котла

Безопасная эксплуатация котла обеспечивается выполнением требований

• Инструкции по эксплуатации
• Правил устройства и безопасной эксплуатации паровых котлов с давлением пара не более 0.07 Мпа (0.7 кгс/см2)
• Правил технической эксплуатации тепловых энергоустановок

Требования к помещениям котельной регламентируются СП 89.13330.2016 «Котельные установки»

Газовый парогенератор 400 кг пара в час должен управляться автоматикой безопасности, имеющей сертификат соответствия.

Одним из самых важных устройств, обеспечивающих безопасную эксплуатацию котла, является предохранительный клапан парового котла. Он обеспечивает сброс пара при превышении давления в котле свыше допустимого и предохраняет установку от разрушения. Необходимые условия монтажа и эксплуатации парогенератора 400 представлены в паспорте и руководстве по эксплуатации.
