Котел паровой КП 300 на отработке

Паровой котел КП 300 кг пара в час на отработке

Основные характеристики:

• производительность 300 кг в час;
• максимальная температура - 115 град;
• давление - 0.07 МПа, 0.7 кгс/см2;
• тепловая мощность 0. 22 МВт, 220 КВт;
• топливо – отработанное масло.

Подобрать требуемую мощность парового котла для вашего предприятия вы можете по ссылке.

Комплект поставки котла нашего производства:

Схема подключения арматуры парового котла

• Котельный блок КПа-300 - 1 шт
• Предохранительный клапан КПС 0,5 - 2 шт
• Вентиль 15Б1П Ду 15 Ру 16 - 1 шт
• Вентиль 15Б1П Ду 20 Ру 16 - 2 шт
• Вентиль 15Б1П Ду 25 Ру 16 - 2 шт
• Указатель уровня 12кч11бк №4 - 2 шт
• Запорное устройство указателя уровня 12б2бк Ду 20 - 2 шт
• Вентиль 15кч18п ду 50 Ру 16 - 1 шт
• Клапан обратный муфтовый Ду 25 Ру 25 - 1 шт
• Кран трехходовой 11б38бк2 Ду 15 (под манометр, пар) - 3 шт
• Манометр ДМ2005Сг (ТМ-610.05) 1,0 кгссм2 для КП - 2 шт
• Манометр МП160 6 кгс/см2 - 1 шт
• Трубка сифонная (Перкинса) прямая - 2 шт

Дополнительно для подключения вам потребуются

• Питательный насос CNP CDL 2-2, насос Pedrollo CP-130 (0,37 кВт)
• Российская горелка на отработанном масле 300 кВт, либо импортная горелка LO280 G-.AB.S.RU.A
• Автоматика
• Труба дымовая КПа-300 - 1 шт
• Водоподготовка (подбирается на основании химического анализа воды)

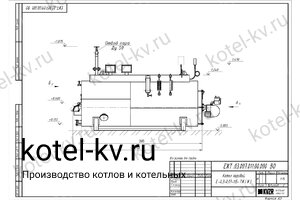

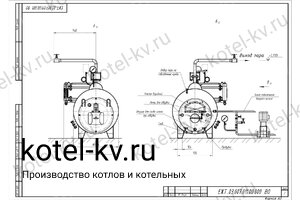

Устройство и описание

Промышленный жаротрубный паровой котел КП 300 на отработке, состоит из двух жаровых труб из листа 5. Пространство между обечайками заполняется водой, сверху устанавливается сборник, в котором собирается образующийся пар. Для получения высокого КПД котла в хвостовой части топки устанавливаются цельнотянутые трубы диаметром 57 толщиной стенки 3,5 мм сталь 20. По ним также движется и нагревается теплоноситель.

На фронт котельного блока крепится горелка. В топочной камере происходит горение топлива. Газы выходят из топки в верхней части и сразу поступают в дымовую трубу. Дымосос не требуется, котлоагрегат работает на самотяге.

Подача питательной воды производится питательным насосом. В соответствии с ГОСТ для паровых котлов должно быть установлено два насоса, рабочий и резервный. Дренажи и воздушники производят дренирование трубной системы от шлама и удаление скапливающего воздуха.

На сборник устанавливаются 2 предохранительных клапана марки КПС-0.5.

Котел паровой КП 300 на отработке принцип работы

Топливо сгорает в топке. Горячие газы омывают трубную систему, нагревают воду и производят насыщенный пар температурой до 115 град. При необходимости агрегат может производить теплоноситель меньшей температуры – 95 град и меньше.

Дымовые газы проходят трубную систему и поступают дымовую трубу.

Паровой котел КПа 300 кг в час на отработанном масле должен быть укомплектован автоматикой. Автоматика ограничивает предельно допустимые параметры работы и давление, управляет вентилятором и подпиточным насосом и регулирует уровень воды в барабане.

Температура сухого насыщенного пара в котлоагрегате регулируется изменением давления теплоносителя, при необходимости снижения температуры необходимо выставить соответствующее давление на электроконтактный манометре. Автоматика по заданному давлению производит управление горелкой и, следовательно, интенсивностью горения.

Вода подготавливается в соответствии с требованиями руководства по эксплуатации, «Правилам технической эксплуатации тепловых энергоустановок» и ГОСТ Р 51232-98. Для подбора водоподготовительной установки требуется провести химический анализ воды.

Подключение и монтаж

Схема подключения парового котла на отработке

Парогенератор на отработке 300 кг в час поставляется блоком максимальной заводской готовности. Агрегат устанавливается на специально подготовленную ровную поверхность и закрепляется анкерными болтами.

Подсоединяется по воде, устанавливается запорная арматура на подводящем трубопроводе и отводящем паропроводе, устанавливаются предохранительные клапаны и контрольно-измерительные приборы. Монтируется газоход. Подключается горелка и автоматика.

На нашем заводе вы можете купить все необходимое оборудование для подключения парового котла КП 300 на отработке.

Безопасность котла

Безопасная эксплуатация агрегата обеспечивается выполнением требований

• Инструкции по эксплуатации
• Правил устройства и безопасной эксплуатации паровых котлов с давлением не более 0.07 Мпа (0.7 кгс/см2)
• Правил технической эксплуатации тепловых энергоустановок

Требования к помещениям котельной регламентируются СП 89.13330.2016 «Котельные установки»

Котел паровой 300 кг в час на отработке должен управляться автоматикой безопасности, имеющей сертификат соответствия.

Одним из самых важных устройств, обеспечивающих безопасную эксплуатацию котлоагрегата, является предохранительный клапан. Он обеспечивает сброс пара при превышении давления в котле свыше допустимого и предохраняет установку от разрушения. Необходимые условия монтажа и эксплуатации агрегата представлены в паспорте и руководстве по эксплуатации.
