Паровой котел КПа 500 ЛЖ

Паровой котел КПа 500 кг пара в час на дизельном топливе.

Основные характеристики:

• паропроизводительность 500 кг пара в час
• максимальная температура пара 115 град;
• давление пара 0.07 МПа, 0.7 кгс/см2;
• тепловая мощность 0. 37 МВт, 370 КВт;
• топливо – дизельное и газ/дизель;

Подобрать требуемую мощность парового котла для вашего предприятия вы можете по ссылке.

Комплект поставки котла нашего производства:

Схема подключения арматуры парового котла

• Котельный блок КПа-500 - 1 шт
• Труба дымовая КПа-500 - 1 шт
• Предохранительный клапан парового котла КПС 0,5 - 2 шт
• Вентилятор ВЦ 14-16 №2 с дв. 0,37/1500 - 1 шт
• Вентиль 15Б1П Ду 15 Ру 16 - 1 шт
• Вентиль 15Б1П Ду 20 Ру 16 - 1 шт
• Вентиль 15Б1П Ду 25 Ру 16 - 2 шт
• Указатель уровня 12кч11бк №6 - 2 шт
• Запорное устройство указателя уровня 12б2бк Ду 20 - 2 шт
• Затвор дисковый поворотный 65*16 - 1 шт
• Клапан обратный муфтовый Ду 25 - 1 шт
• Кран трехходовой 11б38бк2 Ду 15 (под манометр, пар) - 3 шт
• Манометр ДМ2005Сг (ТМ-610.05) 1,0 кгссм2 для КП - 2 шт
• Манометр МП160 6 кгс/см2 - 1 шт
• Трубка сифонная (Перкинса) прямая - 2 шт

Дополнительно для подключения вам потребуются

• Питательный насос TOP-S 25/13 DM PN6/10
• Дизельная горелка LO400 G-.AB.M.RU.A или комбинированная горелка HP60 MG.AB.S.RU.Y.7.32
• Автоматика
• Водоподготовка (подбирается на основании химического анализа воды)

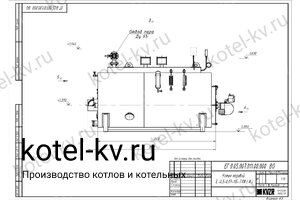

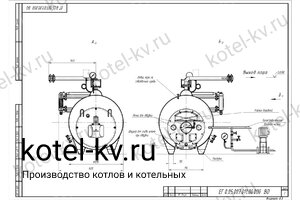

Устройство и описание

Промышленный паровой котел КПа 500 дизельный жаротрубный, состоит из двух жаровых труб из листа 5. Пространство между обечайками заполняется водой, сверху устанавливается паросборник, в котором собирается образующийся пар. Для получения высокого КПД котла в хвостовой части топки устанавливаются цельнотянутые трубы диаметром 57 толщиной стенки 3,5 мм сталь 20. По ним также движется и нагревается теплоноситель.

На фронт дизельного котельного блока крепится горелка. В топочной камере происходит горение топлива. Газы выходят из топки в верхней части и сразу поступают в дымовую трубу, поставляемую в комплекте. Дымосос для КПа 500 не требуется, парогенератор работает на самотяге.

Подача питательной воды производится питательным насосом. В соответствии с ГОСТ для паровых котлов должно быть установлено два насоса, рабочий и резервный. Дренажи и воздушники производят дренирование трубной системы от шлама и удаление скапливающего воздуха.

На паросборник устанавливаются 2 предохранительных клапана марки КПС-0.5.

Принцип работы парового котла 500 КВт

Газ сгорает в топке. Горячие газы омывают трубную систему, нагревают воду и производят насыщенный температурой до 115 град. При необходимости парогенератор может производить пар меньшей температуры – 95 град и меньше.

Дымовые газы проходят трубную систему и поступают дымовую трубу.

Дизельный паровой котел КПа 500 кг пара должен быть укомплектован автоматикой. Заводская автоматика ограничивает предельно допустимые параметры работы и давление пара, управляет вентилятором и подпиточным насосом и регулирует уровень воды в барабане.

Температура сухого насыщенного пара в парогенераторе регулируется изменением давления пара, при необходимости снижения температуры необходимо выставить соответствующее давление пара на электроконтактный манометре. Автоматика парового котла по заданному давлению производит управление горелкой и, следовательно, интенсивностью горения.

Вода для паровых котлов подготавливается в соответствии с требованиями руководства по эксплуатации, «Правилам технической эксплуатации тепловых энергоустановок» и ГОСТ Р 51232-98. Для подбора водоподготовительной установки требуется провести химический анализ воды.

Подключение котла КПа 500

Подключение и монтаж производятся по проекту.

Схема подключения парового котла на дизельном топливе Для ввода парового котла на дизельном топливе в эксплуатацию требуется проведение ПНР и получение в Ростехнадзоре разрешения на ввод дизельного котла в эксплуатацию. Ростехнадзор проверяет правильность выполнения монтажных и пусконаладочных работ, а также соблюдения требований правил охраны труда.

Вариант подключения арматуры парового котла.

Схема подключения дизельного котла КП

На нашем заводе вы можете купить все необходимое оборудование для подключения парового котла КПа-500.

Безопасность котла

Безопасная эксплуатация котла обеспечивается выполнением требований

• Инструкции по эксплуатации
• Правил устройства и безопасной эксплуатации паровых котлов с давлением пара не более 0.07 Мпа (0.7 кгс/см2)
• Правил технической эксплуатации тепловых энергоустановок

Требования к помещениям котельной регламентируются СП 89.13330.2016 «Котельные установки»

Паровой дизельный котел КПа-500 должен управляться автоматикой безопасности, имеющей сертификат соответствия.

Одним из самых важных устройств, обеспечивающих безопасную эксплуатацию парового котла, является предохранительный клапан парового котла. Он обеспечивает сброс пара при превышении давления в котле свыше допустимого и предохраняет установку от разрушения. Необходимые условия монтажа и эксплуатации котла КПа 500 представлены в паспорте и руководстве по эксплуатации.

Гарантии изготовителя
