Паровой котел КПа 1600 ГН

Паровой котел КПа 1600 кг пара в час на газе. Основные характеристики:

• паропроизводительность 1600 кг пара в час
• максимальная температура пара 115 град;
• давление пара 0.07 МПа, 0.7 кгс/см2;
• тепловая мощность 1. 20 МВт, 1200 КВт;
• топливо – газ и газ/дизель;

Подобрать требуемую мощность парового котла для вашего предприятия вы можете по ссылке.

Комплект поставки котла нашего производства:

Схема подключения арматуры парового котла

• Котельный блок КПа-1600 - 1 шт
• Труба дымовая КПа-1600 - 1 шт
• Предохранительный клапан парового котла КПС 0,5 - 4 шт
• Вентиль 15Б1П Ду 15 Ру 16 - 1 шт
• Вентиль 15Б1П Ду 20 Ру 16 - 1 шт
• Вентиль 15Б1П Ду 25 Ру 16 - 1 шт
• Вентиль 15Б1П Ду 32 Ру 16 - 1 шт
• Указатель уровня 12кч11бк №6 - 2 шт
• Запорное устройство указателя уровня 12б2бк Ду 20 - 2 шт
• Затвор дисковый поворотный 150*16 - 1 шт
• Клапан обратный муфтовый Ду 32 - 1 шт
• Кран трехходовой 11б38бк2 Ду 15 (под манометр, пар) - 3 шт
• Манометр ДМ2005Сг (ТМ-610.05) 1,0 кгссм2 для КП - 2 шт
• Манометр МП160 6 кгс/см2 - 1 шт

Дополнительно для подключения вам потребуются

• Питательный насос Wilo MHI 402-1/E/3-400-50-2
• Газовая горелка P71 M-.AB.S.RU.A.8.40 или комбинированная горелка HP75А MG.PR.S.RU.A.1.50
• Автоматика
• Водоподготовка (подбирается на основании химического анализа воды)

Устройство и описание

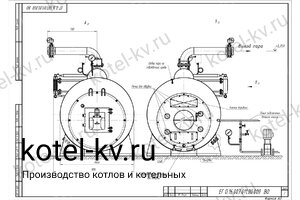

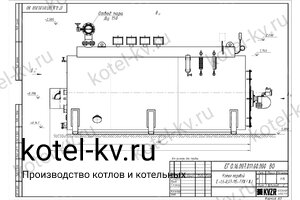

Промышленный паровой котел КПа 1600 на газе жаротрубный, состоит из двух жаровых труб из листа 5. Пространство между обечайками заполняется водой, сверху устанавливается паросборник, в котором собирается образующийся пар. Для получения высокого КПД котла в хвостовой части топки устанавливаются цельнотянутые трубы диаметром 57 толщиной стенки 3,5 мм сталь 20. По ним также движется и нагревается теплоноситель.

На фронт газового котельного блока крепится горелка. В топочной камере происходит горение топлива. Газы выходят из топки в верхней части и сразу поступают в дымовую трубу, поставляемую в комплекте. Дымосос для КПа 1600 не требуется, парогенератор работает на самотяге.

Подача питательной воды производится питательным насосом. В соответствии с ГОСТ для паровых котлов должно быть установлено два насоса, рабочий и резервный. Дренажи и воздушники производят дренирование трубной системы от шлама и удаление скапливающего воздуха.

На паросборник устанавливаются 2 предохранительных клапана марки КПС-0.5.

Принцип работы парового котла 1600 КВт

Газ сгорает в топке. Горячие газы омывают трубную систему, нагревают воду и производят насыщенный температурой до 115 град. При необходимости парогенератор может производить пар меньшей температуры – 95 град и меньше.

Дымовые газы проходят трубную систему и поступают дымовую трубу.

Газовый паровой котел КПа 1600 кг пара должен быть укомплектован автоматикой. Заводская автоматика ограничивает предельно допустимые параметры работы и давление пара, управляет вентилятором и подпиточным насосом и регулирует уровень воды в барабане.

Температура сухого насыщенного пара в парогенераторе регулируется изменением давления пара, при необходимости снижения температуры необходимо выставить соответствующее давление пара на электроконтактный манометре. Автоматика парового котла по заданному давлению производит управление горелкой и, следовательно, интенсивностью горения.

Вода для паровых котлов подготавливается в соответствии с требованиями руководства по эксплуатации, «Правилам технической эксплуатации тепловых энергоустановок» и ГОСТ Р 51232-98. Для подбора водоподготовительной установки требуется провести химический анализ воды.

Подключение котла КПа 1600

Подключение и монтаж производятся по проекту.

Схема подключения парового котла на газе Для ввода газового парового котла в эксплуатацию требуется проведение ПНР и получение в Ростехнадзоре разрешения на ввод газового котла в эксплуатацию. Ростехнадзор проверяет правильность выполнения монтажных и пусконаладочных работ, а также соблюдения требований правил охраны труда.

Вариант подключения арматуры парового котла.

Схема подключения газового котла КП

На нашем заводе вы можете купить все необходимое оборудование для подключения парового котла КПа-1600.

Безопасность котла

Безопасная эксплуатация котла обеспечивается выполнением требований

• Инструкции по эксплуатации
• Правил устройства и безопасной эксплуатации паровых котлов с давлением пара не более 0.07 Мпа (0.7 кгс/см2)
• Правил технической эксплуатации тепловых энергоустановок

Требования к помещениям котельной регламентируются СП 89.13330.2016 «Котельные установки»

Газовый паровой котел КПа-1600 на газе должен управляться автоматикой безопасности, имеющей сертификат соответствия.

Одним из самых важных устройств, обеспечивающих безопасную эксплуатацию парового котла, является предохранительный клапан парового котла. Он обеспечивает сброс пара при превышении давления в котле свыше допустимого и предохраняет установку от разрушения. Необходимые условия монтажа и эксплуатации котла КПа 1600 представлены в паспорте и руководстве по эксплуатации.
