Паровой котел на опилках

Паровой твердотопливный котел на опилках

• паропроизводительность 1000 кг/ч;
• автоматическая подача сырых опилок и древесных отходов в топку;
• возможность работы в ручном режиме, для сжигания крупногабаритных древесных отходов;
• вихревая топка;
• температура пара 170 градусов;
• топливо – древесные сырые опилки, прессованные опилки и древесные отходы;
• давление не более 0,8 МПа.

Паровой котел твердотопливный на опилках и древесных отходах с автоматической подачей применяется для сушильных камер, для теплиц, для производства, отопления промышленных помещений и зданий. Особенной популярностью данные модели пользуются у предприятий лесопереработки, деревоперерабатывающих предприятий и в сельском хозяйстве.

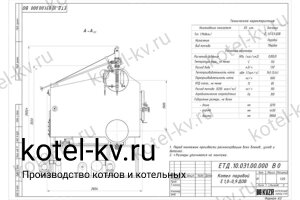

Котел на опилках паровой Е 1-9 устройство и описание

Паровой котел на опилках промышленный изготавливается стальным двух барабанным с естественной циркуляцией с экранированной топочной камерой, вихревой топкой и автоматической шнековой подачей опилок. Котел работает с принудительной подачей питательной воды.

Конструкция барабанного парового котла на опилках Е 1-9 состоит из: трубной системы с барабанами, вихревой топки, натрубной теплоизоляции с каркасом и обшивкой, системы питания, системы управления, тяговое устройство, бункера для сырых опилок, шнекового питателя, котельного блока с конвективными пакетами.

Паровой котел на опилках схема Вихревая топка парогенератора на опилках представляет собой опорный каркас под установку котла, футеровка топки выполняется из огнеупорного кирпича и шамотного бетона для создания пояса зажигания для сжигания сырых опилок и древесных отходов с высокой влажностью. Вихрь создается раздельной подачей воздуха. Первичный воздух подается высоконапорным вентилятором в зону подачи топлива горение и создание первичного вихря. Вторичный воздух подается вентилятором среднего давления слоя для дожига горючих и поддержания вторичного вихря.

Шнековый питатель подает сырые опилки и древесное топливо из расходного бункера в котел. Приводом питателя служит мотор редуктор. В конструкции шнекового питателя дополнительно предусмотрено воздушное охлаждение выходного узла, что препятствует возможности воспламенения топлива в питателе и увеличивает надежность работы.

Бункер для опилок к котлу располагается на общей раме совместно с приводом питателя. Конструкция бункера под древесное топливо и узел соединения со шнековым питателем позволяет полностью опорожнять бункер за счет питателя топлива.

Промышленный твердотопливный паровой котел на щепе и опилках состоит из топочной камеры экранированной газоплотными сварными панелями с вертикальными трубами соединенных раздающими и собирающими коллекторами. Обмуровка выполняется из тепловой обшивки и декоративных листов. Выход газов осуществляется сзади и сверху топочного блока.

Паровой автоматический котел на опилках – принцип работы

Котел для сжигания опилок работает в полностью автоматическом режиме. Автоматика осуществляет автоматический розжиг, запуск, работу и остановку котла. Автоматика осуществляет подачу топлива с контролем производительности по заданной температуре теплоносителя. Подача воздуха осуществляется в зависимости от объема поданного древесного топлива. В теплогенераторе предусмотрена автоматическая система пожаротушения в случае воспламенения топлива в топливопроводе.

Комплект автоматики состоит из щита управления котлом, контрольно измерительных приборов КИП и исполнительных механизмов.

Автоматическое регулирование работы промышленного парогенератора на опилках включает в себя контроль и регулировку следующих параметров:

• разряжения в топочной камере;
• давления теплоносителя на выходе;
• температуры теплоносителя на выходе;
• содержания кислорода в дымовых газах;
• наличие давления в системе пожаротушения топливопровода;
• контроля факела;
• контроля минимального расхода теплоносителя.

На случай возникновения необходимости сжигания дополнительно крупногабаритных древесных отходов, автоматика может переключиться в ручной режим работы и подача топлива осуществляется вручную через загрузочную дверку.

Схема подключения парового котла на опилках в котельной

Схема подключения парового котла на опилках

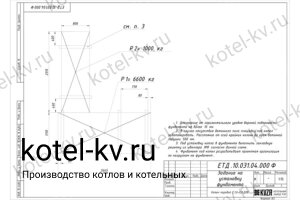

Подключение и монтаж промышленного котла работающего на опилках производятся по проекту.

В зависимости от количества котельных агрегатов, наличия или отсутствия теплообменников существуют различные варианты схем подключения парового котла с автоматической подачей опилок.

Один из вариантов схемы подключения твердотопливного парового котла для сжигания сырых и прессованных опилок представлен на рисунке.

Купить котел на опилках паровой и все необходимое для его подключения вы можете на нашем заводе. Также наш завод оказывает услуги по проектированию, монтажу, шеф монтажу и пуско-наладке котельных.

Гарантии изготовителя

На заводе изготовителе промышленный российский паровой котел на опилках подвергается гидравлическому испытанию давлением 0,9 МПа (9 кгс/см2).

Гарантийное обслуживание включает в себя бесплатное устранение скрытых заводских дефектов, замену деталей и узлов вышедших из строя в период гарантийного срока при условии монтажа и эксплуатации оборудования Покупателем в соответствии с его назначением, технической документацией, техническими нормами, правилами ввода в эксплуатацию и эксплуатации данного оборудования.

Срок эксплуатации парового котла на опилках 10 лет. Котел имеет сертификат соответствия техническим регламентам ТР ТС 010, ТР ТС 032.

Действующая цена на котел на опилках паровой указана на сайте, производство котлов по техническому заданию завод осуществляет в течении 10-20 рабочих дней.
