Подберите необходимую мощность котла в несколько кликов!
Уточните ваш запрос, если товар не подходит
Максимальная тепловая мощность, МВт
Топливо
Котел 0.5 без дымососа
Котел КВр без дымососа
Цена 470 000 рублей с НДС
Уточнить цену с доставкой до вашего города
Условия поставки:
В наличии на складе
ТК по России и Казахстану
Безналичный расчет
Твердотопливная модель на естественной тяге, дымосос для работы не требуется
Дутье и тяга регулируются шиберами, поставляются в комплекте с котлом
Выход на заявленную мощность даже при плюсовых температурах
Производится из трубы сталь 10, обеспечивающей устойчивость к коррозии, высокую теплопроводность и прочность конструкции
Отапливаемая площадь помещения от 3900 до 5500 м2, отапливаемый объем помещения от 11500 до 16500 м3. Температура 115 градусов.
Технические характеристики
Комплект поставки
Дополнительно потребуются
Отзывы
| Марка котла | Котел КВр, Котел малой мощности | Давление рабочей среды, МПа (кгс/cм²) | 0.3-0.6 |
|---|---|---|---|
| Бренд | Котельный завод KVZR | Гидравлическое сопротивление при перепаде t, МПа (кгс/cм²) | Не более 0.07 (0.7) |
| Вид топки | Колосники | Габаритные размеры котельного блока, длина*ширина*высота, мм | 2640х1735х1930 |
| Максимальная тепловая мощность, кВт | 500 | Масса, кг | 2000 |
| Максимальная тепловая мощность, МВт | 0.5 | Тип котла | Водогрейный, Промышленный |
| Максимальная тепловая мощность, Гкал | 0.43 | Тип отопительного котла | Твердотопливный |
| КПД (УГОЛЬ), не менее, % | 80 | Расход топлива среднечасовой за отопительный сезон, кг/ч | 50 |
| Аэродинамическое сопротивление, Па (мм. вод. ст.) | 80 | Температура воды, °C | 70-95, 90-115 |
| Температура уходящих газов, °C | 200 | Количество контуров | Одноконтурный |
| Расход топлива при максимальной нагрузке котла (УГОЛЬ), кг/ч | 100 | Размещение | Напольный |
| Расход теплоносителя среды, м³/ч | 18 | Тип камеры сгорания | Открытый |
| Расход условного топлива, кг/ч | 75 | Управление | Электронное |
| Отапливаемая площадь, м² | 3900-5500 | Принцип работы твердотопливного котла | Классический |
| Отапливаемый объем, м³ | 11500-16500 | Энергонезависимый | нет |
| Топливо | Уголь, Твердотопливный | Тип питания | Трехфазное |
| Тяга | Котел твердотопливный на самотяге без дымососа | Встроенный циркуляционный насос | нет |
| Низшая теплота сгорания топлива УГОЛЬ, кКал/кг | 5230 | Встроенный расширительный бак | нет |
Это устройство работает со вспомогательным оборудованием, которое приобретается отдельно. Если вы хотите сразу узнать стоимость всей установки, добавьте заинтересовавшие вас позиции в корзину. Чтобы точно расчитать стоимость доставки до вашего объекта, укажите его адрес в корзине и оправьте нам заявку. Обычно мы отвечаем в течение дня.
Об этом товаре еще нет отзывов. Будьте первым!
Котел КВр без дымососа
Котел КВр без дымососа с колосниковой топкой
Твердотопливный котел КВр без дымососа
Производство котла КВр без дымососа
Изготовление котла КВр без дымососа
Завод изготовитель. Котел КВр без дымососа
Промышленный котел КВр без дымососа
Завод изготовитель. Котел КВр без дымососа
Устройство для образования тяги в дымовой трубе
Водогрейный котел КВр-0.5 К без дымососа. Характеристики:
- мощность 500 КВт, 0,5 МВт, 0,43 ГКал;
- максимальная температура 115 °С;
- топливо – каменный и бурый уголь;
- давление не более 0,6 МПа;
- отапливаемая площадь котла от 3900 до 5500 кв м, отапливаемый объем от 11500 до 16500 м3 (в зависимости от максимальной температуры в регионе эксплуатации). Проверить или подобрать мощность котла без дымососа в вашем регионе или любом другом городе вы можете по ссылке.
- устанавливается в котельных административных, производственных зданий и отопительных котельных ЖКХ.
Устройство и описание
Конструкция теплогенератора состоит из двух блоков - топки и конвективной части. В топку загружается и сжигается твердое топливо – уголь. В нижней части топочной камеры укладываются колосники, боковые и верхняя стенки выполнены из труб с вваренной стальной полосой. Горячие газы выходят из топки вверху топочной камеры и поступают в конвективные секции. Секции конвективных пакетов устанавливаются двумя блоками. Горячие газы из котельного блока выходят в задней части сверху.
Циркуляция котла 0,5 МВт обеспечивает быстрый нагрев воды и выход на требуемую мощность. Локальные перегревы отдельных зон поверхностей нагрева исключаются точностью производимых расчетов гидравлики. Дренажи и воздушники производят дренирование трубной системы от шлама и удаление скапливающего воздуха.
Почему котел 0.5 МВт эффективно работает без дымососа?
Данная технология является разработкой Котельного завода и имеет патент на изобретение. Данный котел эффективно работает при наличии дымовой трубы высотой не менее 18-20 метров и диаметром не менее 300 мм.
Принцип работы водогрейного котла 0.5 МВт
Твердое топливо сгорает в топке. Горячие газы омывают трубную систему и нагревают воду. Максимальная температура воды в котле 115 градусов.
Циркуляция воды в котельном агрегате производится циркуляционным насосом. Для восполнения теплоносителя, теряемого при дренировании и в теплосети, производится подпитка подпиточным насосом.
Для горения топлива вентилятором в топку подается воздух. Дымовые газы проходят трубную систему котельного блока и поступают в газоходы котельной. Через дымовую трубу уходят в атмосферу.
Водогрейный котел 0,5 МВт без дымососа должен быть укомплектован автоматикой. Заводская автоматика ограничивает предельно допустимые параметры работы, температуру и давление воды, минимальный расход теплоносителя, поддерживает минимально допустимое разряжение.
Водно-химический режим водогрейного котла должен быть организован в соответствии с требованиями руководства по эксплуатации и нормативной литературы по тепловым энергоустановкам и тепловым сетям. Для подбора водоподготовительной установки требуется провести химический анализ воды.
Подключение котла КВ
Подключение и монтаж производятся по проекту.
В зависимости от количества котельных агрегатов, наличия или отсутствия теплообменников существуют различные варианты схем подключения котла.
Один из вариантов схемы подключения котла 0.5 МВт
Все котельно-вспомогательное оборудование для подключения котла 0.5 МВт без дымососа вы можете купить на нашем котельном заводе. Также наш завод оказывает услуги по проектированию, монтажу, шеф монтажу и пуско-наладке котельных.
Безопасность котла
Безопасная эксплуатация котла обеспечивается выполнением требований
- Инструкции по эксплуатации
- Правил устройства и безопасной эксплуатации водогрейных котлов с температурой нагрева воды не выше 115 °С
- Правил технической эксплуатации тепловых энергоустановок
Требования к помещениям котельной регламентируются СП 89.13330.2016 «Котельные установки».
Водогрейный котел 0,5 МВт должен управляться автоматикой безопасности, имеющей сертификат соответствия.
Одним из самых важных устройств, обеспечивающих безопасную эксплуатацию водогрейного котла, является предохранительный клапан. Расчет пропускной способности для каждой мощности приведен в паспорте котла.
Гарантии изготовителя
На заводе изготовителе котел 0.5 МВт без дымососа подвергается гидравлическому испытанию давлением 0,9 МПа (9 кгс/см2).
Гарантийное обслуживание включает в себя бесплатное устранение скрытых заводских дефектов, замену деталей и узлов вышедших из строя в период гарантийного срока при условии монтажа и эксплуатации оборудования Покупателем в соответствии с его назначением, технической документацией, техническими нормами, правилами ввода в эксплуатацию и эксплуатации данного оборудования.
Срок эксплуатации водогрейного котла 10 лет.

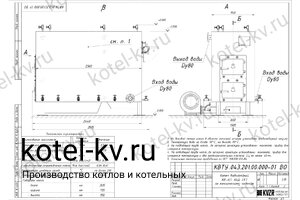

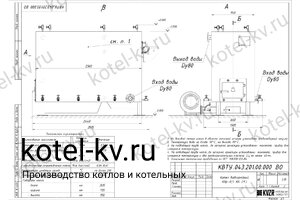

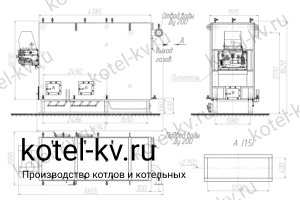

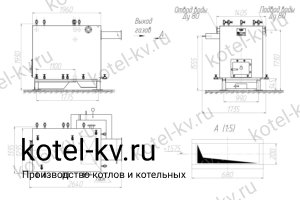

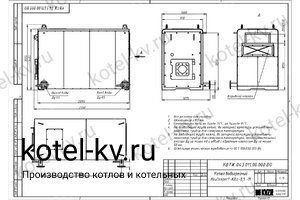

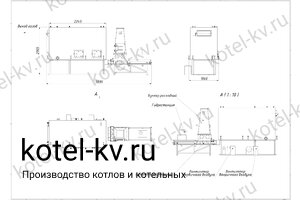

Чертежи котла 0.5 без дымососа
Описание товара
Купить Котел 0.5 без дымососа
Для получения консультации укажите номер вашего телефона
Еще больше видео на нашем канале
Промышленный водогрейный котел 0,5 без дымососа ( - мощность 0,5 МВт; - твердое топливо уголь; - температура 115 градусов; - отапливаемая площадь* от 3900 до 5500 м2; - отапливаемый объем* от 11500 до 16500 м3 (* диапазон для самого холодного и самого теплого региона РФ)); - применение для отопления производства, жилых зданий, цехов, складов, промышленных предприятий, теплиц, гаражей, больниц, школ, садов, для монтажа в блочно модульных котельных.
Подобрать мощность котла для вашего объекта
Тип здания
Регион
Населенный пункт
Вид топлива
Наружный объем здания (м3)
Отапливаемый подвал
Показать подходящие котлы
Описание методики подбора котла
Предлагаем вам подобрать мощность водогрейного промышленного котла по отапливаемой площади и объему, с учетом типа строения и данных о температуре в регионе, вида топлива.
Выбор водогрейного котла для котельной производится по каталогу отопительного оборудования нашего Котельного завода с помощью калькулятора подбора мощности. Водогрейные котлы отопления для промышленных предприятий предлагается выбрать из модельного ряда газовых, дизельных, мазутных, твердотопливных угольных и дровяных котлов, с ручными и автоматическими топками мощностью от 150 кВ до 4 МВт, и температурой нагрева теплоносителя до 115 градусов.
Подбор мощности водогрейного промышленного котла для отопления учитывает:
- температуру в самую холодную пятидневку в отопительный сезон. Для каждого региона РФ температура различна, данные берутся из СП 131.13330 «Строительная климатология»;
- тепло, необходимое для возмещения потерь тепла через ограждения, окна, двери здания и тепловые потери через не плотности строения и открываемые двери;
- температуру воздуха внутри помещений. Для различных типов и назначений строений она существенно отличается:
| Тип отапливаемого строения | Температура внутри помещения |
|---|---|
| Жилые строения и административные здания | + 20 С° |
| Больницы, детские сады | + 22 С° |
| Учебные заведения, предприятия общепита, учреждения культуры, школы | + 16 С° |
| Магазины и депо | + 15 С° |
| Кинотеатры | + 14 С° |
| Гаражи | + 10 С° |
| Бани | + 25 С° |
- объем строения. Для определения наружного объема строения площадь по наружным стенкам строения на уровне первого этажа перемножается на высоту. Для панельных домов высота определяется: от уровня пола (нулевой отметки) до верхней плоскости теплоизоляционного слоя чердачного покрытия. Для остальных зданий высота определяется от уровня земли. Подбор мощности для отопления различных по назначению строений считается отдельно. Все полученные значения мощности складываются.
Подбор мощности водогрейного промышленного котла производится для общей суммарной мощности каждого отдельно стоящего задания.
Если вам требуется подобрать мощность котла для котельной с учетом вентиляции здания, горячего водоснабжения объекта, потерь в теплотрассе - необходимо производить более подробный расчет. Данный расчет мы можем произвести для вас бесплатно. Отправьте опросный лист и заявку на электронный адрес sale@kotel-kv.ru или позвоните по телефону 8 (800) 551-70-98.
